"4.5*9.8mm Toneable SST Flat Drop Fiber Cables with Copper Tracer Wire" mewakili penyelesaian yang canggih dan sangat cekap untuk keperluan telekomunikasi dan penghantaran data moden. Kabel ini direka bentuk untuk menyediakan sambungan-prestasi tinggi yang andal dan tinggi, menjadikannya ideal untuk pelbagai aplikasi, daripada pemasangan jalur lebar kediaman kepada rangkaian data komersial.

Pada teras "4.5*9.8mm Toneable SST FTTX Fiber Optic" ialah reka bentuk yang menggabungkan ketahanan dengan fleksibiliti. Dimensi diameter 4.5mm dan lebar 9.8mm mencerminkan saiz yang teguh lagi boleh diurus yang sangat-sesuai untuk pelbagai persekitaran pemasangan. Pembinaan kabel termasuk teras gentian optik-mod tunggal atau berbilang-, bergantung pada keperluan khusus rangkaian. Gentian itu sendiri dikelilingi oleh lapisan pelindung yang memastikan kehilangan isyarat yang minimum dan mengekalkan integriti dalam jarak jauh.

Ciri utama Fiber Optic FTTX ini ialah keupayaan nadanya, yang memudahkan proses mencari dan mengenal pasti kabel tertentu semasa pemasangan dan penyelenggaraan. Ciri boleh nada dipermudahkan oleh wayar pengesan kuprum bersepadu yang berjalan bersama helai gentian optik dalam kabel. Wayar pengesan ini boleh digunakan dengan penjana nada dan probe untuk mengesan laluan kabel, menjadikannya lebih mudah untuk mengurus dan menyelesaikan masalah infrastruktur rangkaian.

"SST Tonable" dalam nama produk merujuk kepada teknologi-Mod Tunggal atau Multi{1}}Gentian Optik (SST) Mod Tunggal (SST) yang digunakan dalam kabel ini. Teknologi SST direka untuk memberikan prestasi yang luar biasa dengan pengecilan rendah dan lebar jalur yang tinggi. Ini memastikan penghantaran data adalah cekap dan boleh dipercayai, walaupun dalam jarak yang jauh. Kabel menyokong-internet berkelajuan tinggi, penstriman video HD dan data lain-aplikasi intensif, menjadikannya sesuai untuk kegunaan kediaman dan komersial.

Ciri-ciri

• Amalan standard dan keserasian perkakasan
• Perlindungan gentian dan integriti isyarat
• Kebolehterimaan bahan

• Menghapuskan keperluan ikatan dan pembumian
• Meningkatkan kemudahan pengendalian dan pemasangan; mengurangkan kos pengangkutan dan penyimpanan

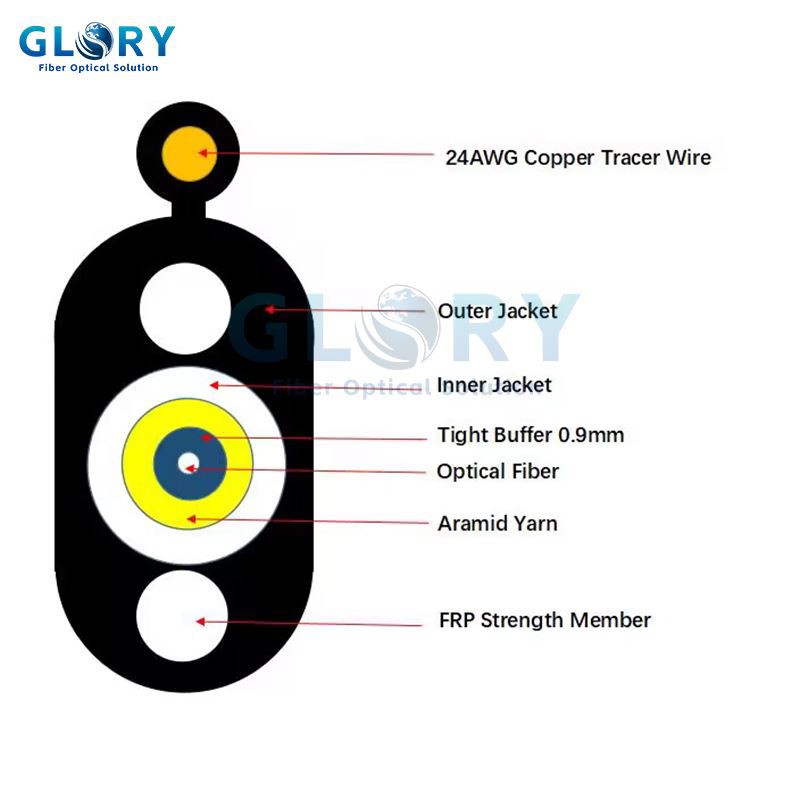

Struktur Kabel

ITEM		PENERANGAN
Kiraan serat		1
Penampan ketat	OD (mm):	0.9±0.05
	Bahan:	LSZH
Dalam Sarung	OD (mm):	3.0
	Bahan:	LSZH
Ahli kekuatan		Benang Aramid
Bahan Blok Air:		Benang penyekat air
Ahli kekuatan		G-FRP-1.6mm
sarung	Ketebalan:	Bukan. 0.8mm
	Bahan:	HDPE
OD kabel (mm)		4.5*9.8mm±0.3
Berat bersih (kg/km)		43

Gentian Optik

ITEM	UNIT	SPESIFIKASI
Jenis gentian		G652D	G657A
Pelemahan	dB/km	1310nm Kurang daripada atau sama dengan 0.36 1550nm Kurang daripada atau sama dengan 0.22
Penyerakan Kromatik	ps/nm.km	1310nm Kurang daripada atau sama dengan 3.5 1550nm Kurang daripada atau sama dengan 18 1625nm Kurang daripada atau sama dengan 22
Cerun Serakan Sifar	ps/nm2.km	Kurang daripada atau sama dengan 0.092
Panjang Gelombang Serakan Sifar	nm	1300 ~ 1324
Potong-Panjang Gelombang (lcc)	nm	Kurang daripada atau sama dengan 1260
Pelemahan lwn. Lenturan (60mm x100pusingan)	dB	(jejari 30mm, 100 cincin ) Kurang daripada atau sama dengan 0.1 @ 1625nm	(10mm radius,1ring) Kurang daripada atau sama dengan 1.5 @ 1625nm
Diameter Medan Mod	mm	9.2 ± 0.4 pada 1310nm	9.2 ± 0.4 pada 1310nm
Teras-Kepekatan Berpakaian	mm	Kurang daripada atau sama dengan 0.5	Kurang daripada atau sama dengan 0.5
Diameter Pelapisan	mm	125±1	125±1
Pelapisan Bukan -bulatan	%	Kurang daripada atau sama dengan 0.8	Kurang daripada atau sama dengan 0.8
Diameter Salutan	mm	245±5	245±5
Ujian Bukti	Gpa	Lebih besar daripada atau sama dengan 0.69	Lebih besar daripada atau sama dengan 0.69

Prestasi Mekanikal dan Persekitaran Kabel

TIDAK.	ITEM	KAEDAH UJIAN	KRITERIA PENERIMAAN
1	Ujian Beban Tegangan	Kaedah ujian: IEC 60794-1-E1 - Panjang-beban tegangan:350N - Pendek-beban tegangan:800N - Panjang kabel: Lebih besar daripada atau sama dengan 50m	- Kenaikan pengecilan@1550nm: Kurang daripada atau sama dengan 0.1dB - Tiada retak jaket dan pecah gentian
2	Ujian Rintangan Hancur	Kaedah ujian: IEC 60794-1-E3 - Muatan panjang:300 N/100mm - Beban pendek:1000 N/100mm Masa muat: 1 minit	- Kenaikan pengecilan@1550nm: Kurang daripada atau sama dengan 0.1dB - Tiada retak jaket dan pecah gentian
3	Ujian Ketahanan Kesan	Kaedah ujian: IEC 60794-1-E4 - Ketinggian kesan:１ｍ - Berat kesan: 450ｇ - Titik impak: Lebih besar daripada atau sama dengan 5 - Kekerapan kesan: Lebih besar daripada atau sama dengan 3/mata	- Kenaikan pengecilan@1550nm: Kurang daripada atau sama dengan 0.1dB - Tiada retak jaket dan pecah gentian
4	Lenturan berulang	Kaedah ujian: IEC 60794-1-E6 - Diameter mandrel:20D (D=diameter kabel) - Berat subjek:15kg - Kekerapan lenturan:30 kali - Kelajuan lentur:2s/masa	- Kenaikan pengecilan@1550nm: Kurang daripada atau sama dengan 0.1dB - Tiada retak jaket dan pecah gentian
5	Ujian Kilasan	Kaedah ujian: IEC 60794-1-E7 - Panjang:1m - Berat subjek:25kg - Sudut:±180 darjah - Kekerapan: Lebih daripada atau sama dengan 10/mata	- Kenaikan pengecilan@1550nm: Kurang daripada atau sama dengan 0.1dB - Tiada retak jaket dan pecah gentian
6	Ujian Penembusan Air	Kaedah ujian: IEC 60794-1-F5B - Ketinggian kepala tekanan:1m - Panjang spesimen:3m - Masa ujian: 24 jam	- Tiada kebocoran melalui hujung kabel terbuka
7	Ujian Berbasikal Suhu	Kaedah ujian: IEC 60794-1-F1 - Langkah suhu:＋20 darjah ,－40 darjah ,＋70 darjah ,＋20 darjah - Masa Ujian:24 jam/langkah - Indeks kitaran:2	- Kenaikan pengecilan@1550nm: Kurang daripada atau sama dengan 0.1dB - Tiada retak jaket dan pecah gentian
8	Penurunan Prestasi	Kaedah ujian: IEC 60794-1-E14 - Panjang ujian:30cm - Julat suhu:70±2 darjah - Masa Ujian:24 jam	- Tiada keciciran kompaun pengisian
9	Suhu	Beroperasi: -40 darjah ~+60 darjah Kedai/Pengangkutan: -50 darjah ~+70 darjah Pemasangan: -20 darjah ~+60 darjah
