Gambaran Keseluruhan Produk

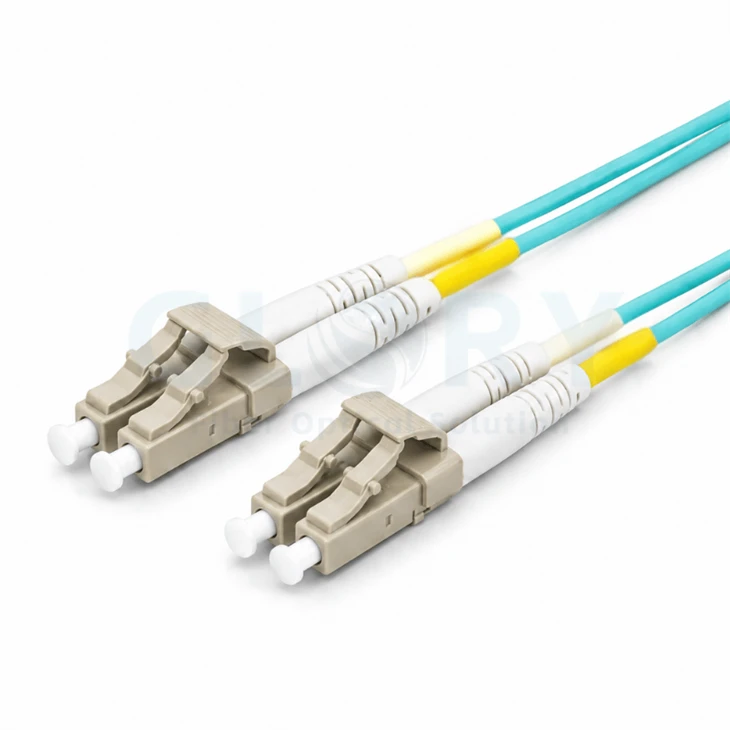

LC UPC to LC UPC Duplex OM4 Fiber Patch Cable ialah penyelesaian interconnect dan cross{1}}yang boleh dipercayai untuk transceiver optik, panel tampalan, bingkai pengedaran dan port peralatan. Ia biasanya digunakan antara SFP+, QSFP+, QSFP28 dan infrastruktur gentian berbilang mod yang memerlukan sambungan gentian-rendah dan penjimatan ruang-yang pantas.
Berbanding dengan pelompat berbilang mod standard, struktur gentian tidak sensitif -lentur membantu mengurangkan pengecilan tambahan yang disebabkan oleh penghalaan yang ketat, dulang kabel, pintu keluar panel tampalan dan pengurus kabel kabinet. Ini menjadikan kabel sangat berguna dalam rak pusat data padat dan bilik peralatan telekomunikasi yang ruang penghalaan terhad.
Ciri-ciri Utama
Gentian Berbilang Mod OM4 50/125µm
Laser-gentian OM4 yang dioptimumkan menyokong penghantaran-lebar jalur pendek-tinggi untuk aplikasi Ethernet 10G, 40G dan 100G apabila dipadankan dengan transceiver multimod yang serasi.
Penyambung LC UPC Ketepatan
Penyambung dupleks LC padat sesuai untuk tampalan{0}}ketumpatan tinggi. Penggilap UPC dan ferrules zirkonia ketepatan membantu mengekalkan sentuhan optik yang konsisten dan kehilangan sisipan yang rendah.
Bengkokkan-Reka Bentuk Tidak Peka
Teras gentian tidak sensitif-lentur membolehkan penghalaan kabel lebih mudah dalam panel tampalan, kabinet dan kawasan pengurusan kabel sambil membantu mengurangkan-kehilangan optik berkaitan lenturan.
Jaket OFNR 2.0mm
Struktur kabel dupleks 2.0mm mengimbangi fleksibiliti dan perlindungan, manakala jaket OFNR penaik-berkadar sesuai untuk pemasangan bilik menegak dan peralatan-dalam.
Jaket Aqua untuk Pengecaman Mudah
Jaket aqua OM4 membolehkan pemasang dan jurutera rangkaian membezakan dengan cepat pautan berbilang mod OM4 daripada OS2, OM3 dan kategori gentian lain semasa penggunaan dan penyelenggaraan.
Kilang-Pemasangan Kabel yang Diuji
Setiap kabel boleh dibekalkan dengan ujian optik kilang untuk menyokong penggunaan pautan yang stabil, penerimaan yang lebih mudah dan kawalan kualiti yang lebih baik untuk pemasangan projek.
Aplikasi Biasa
- 10G SR, 40G BiDi SR dan 100G pendek-mencapai sambungan berbilang mod
- Rak pusat data-ke-rak dan tukar-ke-tampal-pautan panel
- Kabel tulang belakang LAN perusahaan dan bilik peralatan
- Panel tampalan gentian berketumpatan tinggi-tinggi dan bingkai pengedaran optik
- QSFP+, SFP+, QSFP28 dan interkoneksi transceiver berbilang mod
- Bilik pelayan, bilik telekom dan sistem kabel berstruktur
Direka untuk -Kelajuan Pendek{1}}Pautan Jangkauan Tinggi
Gentian berbilang mod OM4 lazimnya dipilih untuk sambungan optik-pendek-tinggi berkelajuan tinggi di mana transceiver berbilang mod kos-berkesan digunakan. Dalam reka bentuk kabel praktikal, jarak penghantaran akhir bergantung pada modul optik, bajet pautan, kualiti penyambung, titik tampalan dan keadaan pemasangan. Glory Optical boleh membekalkan panjang kabel standard dan tersuai untuk memadankan keperluan susun atur kabinet, rak dan -sambung silang.
Spesifikasi Teknikal
| Jenis Produk | Kabel Tampal Gentian Berbilang Mod Dupleks OM4 |
|---|---|
| Penyambung A | LC UPC Dupleks |
| Penyambung B | LC UPC Dupleks |
| Mod Gentian | OM4 50/125µm Multimod |
| Gred Serat | Bengkok Tidak Sensitif |
| Panjang gelombang | 850 / 1300nm |
| Kiraan Serat | Dupleks, 2 Gentian |
| Diameter Kabel | 2.0mm |
| Bahan Jaket | PVC / OFNR |
| Warna Jaket | Aqua |
| Kehilangan Sisipan | Kurang daripada atau sama dengan 0.3dB |
| Kerugian Pulangan | Lebih besar daripada atau sama dengan 30dB |
| Jejari Lentur Minimum, Teras Gentian | 7.5mm |
| Jejari Selekoh Minimum, Kabel | 20D / 10D, Dinamik / Statik |
| Kekutuban | A hingga B |
| Suhu Operasi | -20 darjah hingga +70 darjah |
| Suhu Penyimpanan | -40 darjah hingga +80 darjah |
| Panjang Tersedia | 1m, 2m, 3m, 5m, 10m atau disesuaikan |
Nota Pemasangan
Untuk prestasi terbaik, elakkan daya tarikan yang berlebihan, selekoh tajam dan berpusing kabel semasa pemasangan. Pastikan muka hujung penyambung bersih sebelum mengawan dengan penyesuai atau port transceiver. Dalam-kawasan tampalan berketumpatan tinggi, halakan kabel melalui pengurus kabel yang betul untuk mengelakkan tekanan but, cubitan gentian dan kehilangan lenturan yang tidak perlu.
Pilihan Penyesuaian
Glory Optical boleh menyediakan penyesuaian fleksibel untuk pesanan-berdasarkan projek, termasuk panjang kabel, gabungan penyambung, bahan jaket, warna jaket, pembungkusan, pelabelan dan keperluan laporan ujian.
Pilihan penyambung: LC, SC, FC, ST dan pemasangan penyambung hibrid
Pilihan gentian: OM3, OM4, OM5 dan OS2
Pilihan jaket: PVC, LSZH, OFNR atau bahan-yang ditentukan projek
Pilihan panjang: panjang standard atau panjang kabel tersuai
Pilihan pembungkusan: beg individu, pek pukal atau pek berlabel-projek
Soalan Lazim
S: Untuk apa kabel tampalan dupleks OM4 LC ini digunakan?
J: Ia digunakan untuk-pautan optik capaian pendek, seperti suis penyambung, pelayan, transceiver, panel tampalan dan bingkai pengedaran optik dalam pusat data dan rangkaian perusahaan.
S: Bolehkah kabel ini digunakan untuk rangkaian 10G, 40G dan 100G?
A: Ya. Gentian berbilang mod OM4 biasanya digunakan untuk-pautan jarak pendek-kelajuan tinggi apabila dipasangkan dengan modul optik berbilang mod yang serasi. Jarak sebenar yang disokong bergantung pada jenis transceiver dan jumlah kehilangan pautan.
S: Apakah perbezaan antara OM3 dan OM4?
J: OM4 menyediakan lebar jalur yang lebih tinggi daripada OM3 dan biasanya lebih disukai untuk aplikasi jangkauan pendek 40G dan 100G-yang lebih menuntut. Kedua-duanya ialah gentian berbilang mod, tetapi OM4 menawarkan margin prestasi yang lebih baik untuk-pautan berkelajuan tinggi.
S: Mengapa jaket kabel adalah aqua?
J: Aqua biasanya digunakan untuk mengenal pasti kabel gentian berbilang mod OM3 dan OM4, membantu pemasang membezakan pautan berbilang mod dengan cepat daripada mod-tunggal atau kategori kabel lain.
S: Bolehkah Glory Optical membekalkan panjang yang disesuaikan?
A: Ya. Panjang kabel standard dan tersuai tersedia mengikut susun atur rak, kedudukan panel tampalan, BOM projek dan keperluan pemasangan.
