Penyambung Pantas lwn. Penyambung Gentian Optik Tradisional: Mana Yang Sebenarnya Sesuai dengan Projek Anda?

I. Mengapa Penyambung Lebih Penting Daripada Yang Anda Fikirkan

Saya telah melihat banyak projek serat pergi ke tepi. Bukan kerana kabel buruk atau transceiver yang salah - tetapi kerana seseorang memilih kaedah penyambung yang salah untuk kerja itu. Bunyinya seperti butiran kecil. Ia tidak.

Penyambung adalah tempat cahaya sebenarnya melintasi dari satu kepingan gentian ke yang lain. Setiap persimpangan adalah potensi titik kehilangan, risiko kebolehpercayaan, dan sakit kepala penyelenggaraan jika dilakukan dengan salah. Betulkan dan anda lupa ia wujud. Silap silap dan anda kembali ke tapak dengan OTDR enam bulan kemudian tertanya-tanya mengapa daya pengeluaran menurun.

Pada masa ini, terdapat dua pendekatan utama untuk menamatkan gentian dalam bidang: penyambung tradisional (fikir LC atau SC, ditamatkan melalui penyambungan gabungan) dan penyambung pantas, kategori yang lebih baharu yang melangkau penyambung sepenuhnya. Kedua-duanya bekerja. Kedua-duanya tidak lebih baik secara universal. Pilihan bergantung pada apa yang anda sedang bina, berapa pantas anda perlu membinanya dan berapa belanjawan yang anda gunakan.

Biarkan saya melihat kedua-dua - bukan sebagai helaian spesifikasi, tetapi sebagai seseorang yang telah menggunakannya dalam kerja sebenar.

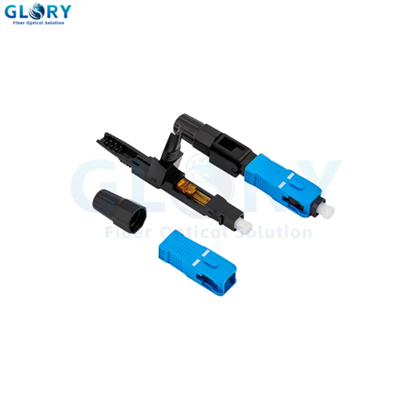

II.Penyambung Cepat: Kelajuan Adalah Titik Keseluruhan

Apa Mereka Sebenarnya

Sebenar-Contoh Dunia: FTTH Last-Mile Drops

Satu-kes penggunaan yang didokumenkan dengan baik datang daripada pelancaran FTTH di seluruh Asia Tenggara dan Eropah luar bandar. ISP yang menggunakan gentian ke rumah individu menghadapi masalah ekonomi yang kejam: membayar juruteknik gabungan -sambungan bertauliah untuk melawat setiap premis pelanggan - kadangkala ratusan unit seminggu - adalah mahal dan lambat.

Kertas putih 2022 yang diterbitkan oleh Corning ("Field Penamatan dalam Rangkaian FTTH") menyatakan bahawa penyambung pantas mengurangkan purata setiap-masa penamatan jatuh daripada kira-kira 45 minit (sambungan gabungan) kepada di bawah 8 minit, dengan kehilangan sisipan yang boleh diterima untuk larian-batu yang singkat biasanya di bawah 300 meter. Perbezaan masa itu diterjemahkan terus kepada kos pengaktifan pelanggan dan kadar pelancaran.

Sumber: Corning Optical Communications, "Penyelesaian Penamatan Lapangan untuk Penggunaan FTTH," Kertas Putih Teknikal 2022.

Saya telah melihat dinamik yang sama dimainkan pada pekerjaan yang lebih kecil juga. Penyambung pantas benar-benar praktikal apabila anda menamatkan 20 titisan di 20 pangsapuri berbeza pada hari yang sama.

Ciri Penyambung Cepat

Kelajuan: Pemasang berpengalaman boleh menamatkan hujung gentian dalam masa 5 minit atau kurang. Malah seorang pemula sampai ke sana dalam masa 15 minit selepas latihan asas.

Kos permulaan yang rendah: Satu-kit alatan penyambung - pantas penuh, penarik jaket, kit penyambung - berharga kira-kira $200 hingga $500. Bandingkan itu dengan splicer gabungan.

Fleksibiliti: Anda boleh menamatkan tepat pada titik akhir. Tiada kabel penghalaan kembali ke troli penyambungan.

Pembaikan kecemasan: Kabel terputus, rangkaian terputus, tiada splicer pada trak? Penyambung pantas ialah pilihan kecemasan anda.

Batasan Jujur

Saya ingin terus terang tentang perkara ini: penyambung pantas tidak sama dengan sambungan gabungan. Kehilangan sisipan biasanya berjalan antara 0.2 dan 0.5 dB setiap sambungan. Untuk jangka pendek dengan satu atau dua penyambung, tidak mengapa. Dalam rangkaian sambungan yang panjang atau kehilangan-belanjawan-tulang belakang sensitif, ia bertambah dengan pantas.

Sambungan mekanikal juga lebih terdedah sedikit daripada ikatan kaca bercantum. Dalam-persekitaran getaran tinggi - fikirkan kemudahan industri, alas kaki luar dalam iklim ekstrem - gel padanan indeks-boleh merosot selama bertahun-tahun. Ia bukan mod kegagalan biasa, tetapi ia adalah mod sebenar.

III.Penyambung Gentian Optik Tradisional: Standard Prestasi

Proses Yang Telah Menjalankan Internet Selama Beberapa Dekad

Sebenar-Contoh Dunia: Pusat Data Hiperskala

Pasukan infrastruktur pusat data Google menerbitkan gambaran keseluruhan teknikal pada tahun 2021 yang menerangkan standard loji gentian mereka. Mereka menentukan gabungan-sambungan LC/APC dan MTP/MPO yang disambung ke seluruh fabrik tulang belakang mereka. Alasannya mudah: pada skala ratusan ribu sambungan gentian, walaupun perbezaan 0.2 dB setiap penyambung terkumpul menjadi kehilangan belanjawan kuasa optik yang bermakna merentas laluan berbilang-hop.

Sumber: Google Infrastructure, "Prinsip Reka Bentuk Loji Gentian dalam Pusat Data Hiperskala," pembentangan Sidang Kemuncak Infrastruktur 2021.

Logik yang sama digunakan untuk pembawa telekomunikasi. Dokumentasi standard teknikal AT&T (dirujuk secara umum dalam pemfailan FCC) memerlukan penyambungan gabungan pada semua segmen gentian tulang belakang. Tiada penyambung mekanikal dalam teras. Bar kebolehpercayaan terlalu tinggi.

Apakah Penyambung Tradisional yang Bagus

Kehilangan sisipan ultra-rendah: Sub-0.1 dB adalah rutin. Ini tidak-boleh dirunding dalam-jarak jauh atau persekitaran penukaran berketumpatan tinggi.

Kebolehpercayaan kekal: Sambungan gabungan yang dilaksanakan dengan betul bertahan beberapa dekad. Kaca tidak beralih, tergelincir, atau merosot.

Keserasian standard industri: LC, SC, MTP/MPO - setiap suis, transceiver dan panel tampalan di dunia menerima ini.

Ekonomi berskala-besar: Pada 500+ sambung, kos pendahuluan penyambung akan dilunaskan dengan cepat. Kos setiap-sambungan jatuh jauh di bawah penyambung pantas.

Kos Sebenar

Penyambung gabungan -peringkat kemasukan yang baik - Fujikura 62S atau Sumitomo TYPE-82C, contohnya - berharga antara $3,500 dan $6,000. Unit gred profesional yang digunakan dalam kerja batang telekomunikasi berharga $8,000 hingga $12,000+. Kemudian tambahkan pisau pemotong ketepatan ($500–$2,000), OTDR untuk ujian ($3,000–$8,000) dan kos latihan juruteknik untuk menggunakan semuanya dengan betul.

Untuk satu projek kecil, pelaburan itu tidak masuk akal. Untuk organisasi yang menjalankan penggunaan gentian yang berterusan, ia membayar untuk dirinya sendiri dengan pantas. Tetapi halangan untuk masuk adalah nyata.

IV. Bersebelahan-dengan-Sebelah: The Numbers

Berikut ialah perbandingan mudah merentas dimensi yang paling penting pada kerja sebenar:

Satu perkara yang tidak dapat ditangkap oleh jadual: keluk kemahiran. Penyambung pantas sememangnya mudah dipelajari. Saya telah melatih orang dengan pengalaman sifar serat yang membuat penamatan bersih dalam masa sejam. Penyambungan gabungan mengambil masa berminggu-minggu untuk dilakukan secara konsisten dengan baik dan berbulan-bulan untuk melakukannya dengan baik di bawah tekanan dalam pencahayaan buruk di bahagian atas tangga.

V. Cara Memilih: Senario Sebenar

Pergi dengan Penyambung Cepat Jika...

Anda melakukan - jumlah pelanggan FTTH, tersebar di banyak lokasi, memerlukan pengaktifan pantas.

Belanjawan anda tidak dapat menyerap $5,000+ dalam peralatan splicer untuk projek kecil atau-sekali.

Anda sedang mengendalikan pembaikan kecemasan dan rangkaian perlu dihidupkan semula hari ini, bukan esok.

Pasukan anda tidak mempunyai penyambung gabungan yang diperakui dan latihan bukan pilihan sekarang.

Larian gentian adalah pendek - di bawah 500 meter - di mana kehilangan sisipan yang lebih tinggi sedikit tidak menyebabkan masalah.

Pergi dengan Penyambung Tradisional Jika...

Anda sedang membina atau mengembangkan pusat data saling bersambung di mana setiap 0.1 dB penting dan masa henti diukur dalam dolar sesaat.

Larian ialah - pautan tulang belakang yang panjang, gelang kampus, gentian metro - di mana belanjawan kerugian adalah ketat.

Anda sedang menggunakan-sistem batang MTP/MPO berketumpatan tinggi yang memerlukan konsistensi mutlak merentas ratusan sambungan.

Pasukan anda sudah terlatih dan dilengkapi. Pada skala, penyambungan gabungan sebenarnya lebih murah bagi setiap sambungan daripada penyambung pantas.

Persekitaran adalah - luar, industri, tinggi-getaran - dan anda memerlukan ikatan yang tidak akan terjejas oleh degradasi gel dari semasa ke semasa.

Pendekatan Hibrid (Apa yang Sebenarnya Dilakukan oleh Rangkaian Pintar)

Secara jujur, persediaan paling biasa yang saya lihat dalam rangkaian yang direka dengan betul ialah gabungan kedua-duanya. Tulang belakang teras dan lapisan pengedaran menggunakan gabungan-penyambung tradisional yang disambung - kehilangan rendah, kekal, boleh dipercayai. Lapisan akses dan premis pelanggan menggunakan penyambung pantas - murah, pantas, fleksibel.

Ini bukan kompromi. Ia adalah alat yang sesuai untuk setiap bahagian kerja. Rangkaian FTTH-yang direka dengan baik kelihatan betul-betul seperti ini: sambungan gabungan di loji penyuap dan pengedaran, penyambung pantas pada penurunan ONT di premis pelanggan. Anda mendapat prestasi di mana prestasi penting dan penjimatan kos di mana ia lebih penting.

VI. Fikiran Akhir

Perdebatan "penyambung pantas vs. penyambung tradisional" kebanyakannya adalah pilihan yang salah. Mereka tidak berjuang untuk pekerjaan yang sama. Penyambung pantas mengubah perkara yang mungkin untuk pasukan kecil dan penggunaan pantas - yang benar-benar berharga. Penyambungan gabungan tradisional tidak ke mana-mana kerana tingkat prestasinya lebih tinggi daripada apa-apa penyambung mekanikal yang boleh dipadankan hari ini.

Jika saya terpaksa meninggalkan anda dengan satu peraturan: padankan kaedah penyambung dengan keperluan prestasi, bukan dengan yang sesuai. Gunakan penyambung pantas di mana kelajuan dan kos lebih penting daripada belanjawan kerugian. Gunakan penyambungan gabungan yang prestasi optiknya tidak-boleh dirunding. Gunakan kedua-duanya dalam rangkaian yang sama apabila reka bentuk memerlukannya.

Kedua-dua teknologi juga masih bertambah baik. Pengeluar fusion splicer - Fujikura, Sumitomo, INNO Instrument - mengeluarkan mesin dengan penjajaran teras berbantukan AI-dan kitaran splice sub-30 saat. Pengeluar penyambung pantas sedang menambah baik formulasi gel dan toleransi ferrule untuk menutup jurang kehilangan. Dalam tempoh lima tahun, kedua-dua pilihan akan menjadi lebih baik daripada hari ini.

Pilih alat yang betul. Bina dengan betul. Uji segalanya. Penyambung yang anda akan kesalkan ialah penyambung yang anda pilih kerana ia lebih murah atau lebih pantas tanpa menyemak sama ada ia benar-benar sesuai untuk kerja itu.

VII. Soalan Lazim

Adakah penyambung pantas sebenarnya cukup tahan lama untuk pemasangan kekal?

Ya, untuk kebanyakan aplikasi. Pengeluar utama - Corning, CommScope, Panduit - menerbitkan data MTBF dan keputusan ujian alam sekitar yang menunjukkan penyambung pantas memenuhi atau melebihi keperluan TIA-568 dan IEC 61754. Kaveat adalah persekitaran yang melampau. Jika anda menamatkan di lokasi dengan getaran berat, perubahan suhu yang luas atau pendedahan lembapan yang berpanjangan, penyambungan gabungan ialah pilihan-panjang yang lebih selamat. Untuk pemasangan dalaman atau luaran yang standard, penyambung pantas tahan dengan baik.

Adakah penyambungan gabungan akhirnya akan digantikan dengan penyambung pantas?

Tidak dalam mana-mana garis masa hampir-realistik. Fizik asas ikatan kaca-ke-kaca menghasilkan kehilangan sisipan yang lebih rendah dan kehilangan pulangan yang lebih tinggi daripada mana-mana antara muka mekanikal yang boleh dipadankan. Penyambungan gabungan akan kekal sebagai standard untuk rangkaian gred tulang belakang, pusat data dan{5}}pembawa untuk masa hadapan yang boleh dijangka. Penyambung pantas akan terus mengembangkan bahagian mereka dalam pasaran akses dan pelanggan - di situlah mereka paling masuk akal, dan itulah pasaran yang sangat besar.

Saya menjalankan serabut ke pejabat rumah saya. Mana yang patut saya gunakan?

Penyambung pantas, tanpa soalan. Jarak dalam larian rumah adalah pendek - hampir tidak melebihi 100 meter. Pada julat itu, perbezaan kehilangan sisipan antara penyambung pantas (0.3 dB) dan sambungan gabungan (0.05 dB) adalah tidak relevan sama sekali dengan prestasi rangkaian sebenar anda. Kit penyambung pantas berharga sebahagian kecil daripada penyambung gabungan, dan anda boleh memasangnya sendiri pada sebelah petang dengan tutorial YouTube dan pisau pemotong gentian $30. Simpan bajet penyambungan gabungan untuk seseorang yang membina pusat data.
