Pertumbuhan tanpa henti pengkomputeran hiperskala, kluster latihan AI dan analisis masa-sebenar telah mendorong permintaan lebar jalur pusat data melangkaui dataran tinggi yang selesa iaitu 100G. Trajektori industri kini ditetapkan dengan kukuh pada 400G sebagai kuda kerja semasa dan 800G sebagai sempadan yang akan berlaku.
Walau bagaimanapun, penskalaan tulang belakang gentian fizikal untuk menyokong kadar ini bukan sekadar peningkatan linear; ia adalah seni bina semula-asas yang mengimbangi fizik optik, dinamik terma dan pragmatisme operasi. Cabaran reka bentuk berputar pada ketegangan kritikal: cara meningkatkan ketumpatan dan kelajuan tanpa meningkatkan kerumitan, penggunaan kuasa dan jejak fizikal secara berkadar.
I. Anjakan Seni Bina Teras untuk Lebar Jalur Hiperskala
A. Merangkul Kain-Ketumpatan Tinggi: Panel MPO/MTP dan Kabel Berstruktur
Daripada Gentian ke Fabrik: Memikirkan Semula Laluan dengan{0}}Ketumpatan TinggiPanel Tampalan GentiandanPenyelesaian MTP/MPO
Seni bina daun tulang belakang-tradisional, selalunya dibina dengan penyambung LC atau SC dupleks, menghadapi titik putus pada 400G dan seterusnya. Jumlah gentian yang diperlukan untuk optik selari boleh mengatasi pengurusan kabel dan ruang rak. Jawapan strategik terletak pada peralihan borong kepada berstruktur,-panel tampal gentian optik berketumpatan tinggi dan ekosistem kabel berasaskan MPO/MTP-yang berstruktur.
Sebagai contoh, modul 400G-SR8, menggunakan penyambung 16-gentian MPO-16 (8 gentian untuk penghantaran, 8 untuk menerima). Menggunakan beribu-ribu pautan sedemikian dengan penyambung dupleks tidak boleh dipertahankan. Panel tampalan gentian berketumpatan tinggi moden, seperti unit 2U atau 4U yang menyokong 96, 144, atau kiraan port yang lebih tinggi, direka bentuk untuk mengurus ketumpatan ini. Ia bukan kepungan pasif tetapi komponen aktif strategi pengurusan kabel, direka bentuk dengan kawalan jejari selekoh khusus, laluan pelabelan yang jelas dan pelepasan terikan yang teguh.

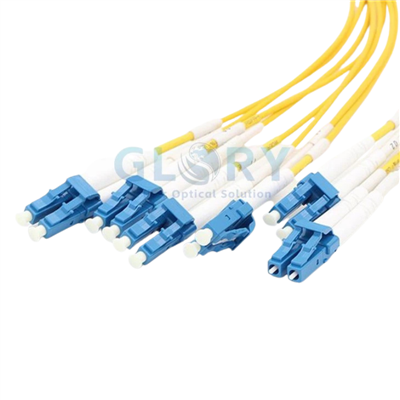

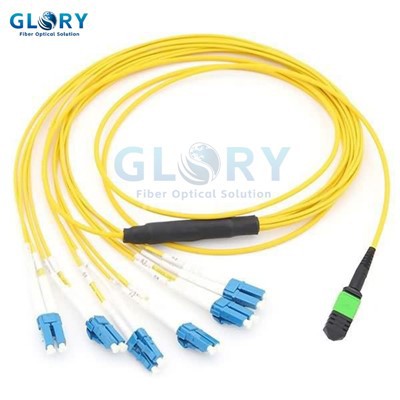

Inovasi sebenar adalah di titik peralihan. Kabel batang MTP/MPO-pra-abah-abah yang telah ditamatkan dengan penyambung MPO pada kedua-dua hujungnya-mencipta pautan tulang belakang modular yang bersih antara panel. Kabel pecahan MTP ke LC kemudian menyediakan kipas penting-keluar untuk menyambung ke port suis atau pelayan individu. Pendekatan modular ini, yang disahkan dalam penggunaan oleh penyedia awan utama, mengurangkan masa pemasangan sehingga 70% berbanding penamatan medan tradisional dan meminimumkan risiko prestasi-selekoh merendahkan atau sambungan yang lemah.
Ujian 2024 oleh Ethernet Alliance menunjukkan bahawa sistem pemecahan MPO-pra-pra-12 hingga 6xLC untuk aplikasi 400G-SR4.2 mengekalkan kehilangan sisipan yang konsisten di bawah 0.35 dB setiap pasangan yang dipadankan, memenuhi dan melebihi spesifikasi IEEE 802.3bs. Pilihan antara panel tampalan gentian optik yang dikonfigurasikan untuk-ketumpatan tinggi ultra berbanding panel yang mengutamakan konfigurasi semula yang lebih mudah ialah operasi utama{12}}off; ketumpatan yang lebih tinggi selalunya datang dengan kos peningkatan sedikit masa tampalan semula.
B. Pemilihan Media: OM5 Multimode vs. OS2 Single-Mod Gentian untuk Pelbagai Jangkauan
Tulang Belakang Tidak Didendang: Memilih Yang BetulKabel Gentian Optik Luaran dan Dalaman
Prestasi optik aktif akhirnya dikawal oleh kualiti dan ciri-ciri tumbuhan gentian pasif. Untuk kabel gentian optik dalaman-pusat data, peralihan kepada 400G/800G telah mengukuhkan gentian berbilang mod jalur lebar (WBMMF) OM5 dan gentian mod tunggal-OS2 (SMF) sebagai media dominan. Gentian OM5, dengan lebar jalur lanjutannya pada 850-panjang gelombang 950nm, menyokong 400G-SR4.2 melebihi 100m dan diunjurkan menyokong 800G-SR8 melebihi 70m, menyediakan kos-penyelesaian{19}}berkesan atas{2}{2}{2} semula yang lebih pendek (ToR) kepada sambungan daun.
Walau bagaimanapun, untuk sebarang pautan melebihi 100-150m, atau untuk kalis-pada masa hadapan terhadap teknologi 1.6T dan koheren, gentian mod tunggal OS2 ialah pilihan yang jelas, jika lebih mahal sedikit.
Jalur lebar yang hampir tidak terhad dan pengecilan yang lebih rendah menjadikannya satu-satunya medium yang berdaya maju untuk pautan-ke-tulang belakang dan intra-kampus. Reka bentuk kabel itu sendiri adalah kritikal. Kabel dalaman-geseran rendah dengan jaket sifar asap-asap rendah-rendah (LSZH) adalah penting untuk pemasangan-volume tinggi,-bengkok tinggi dalam dulang atas yang sesak. Untuk pusat data dengan sambungan luaran atau kampus yang luas, pilihan kabel gentian optik luar adalah sama strategik.
Kabel gentian optik berperisai luar menyediakan rintangan tikus dan remuk yang penting untuk pengebumian terus, manakala kabel luar ADSS (Semua-Sokongan Dielektrik-) direka bentuk untuk penggunaan udara tanpa wayar messenger yang berasingan. Spesifikasi pengecilan untuk gentian jarak jauh-ini adalah penting; kabel OS2 premium kini secara rutin mencapai 0.16 dB/km pada 1550nm, angka yang secara langsung diterjemahkan kepada rentang penguat yang lebih panjang dan kos sistem yang lebih rendah.
C. Mengamankan Tepi:Pemisah PLCdan Prestasi Tinggi-Penyambung APC
Ketepatan di Tepi: Peranan Kritikal Pemisah Gentian Optik, Teknologi PLC dan Penyambung
Apabila pusat data berkembang ke arah seni bina yang lebih teragih,{0}}sedar, tulang belakang gentian juga mesti menyokong LAN optik pasif (POL) dan infrastruktur pemantauan dalam kemudahan itu. Di sini, pembahagi PLC memainkan peranan penting.
Berbeza dengan teknologi tirus bikonikal (FBT) bersatu yang terdahulu, pembahagi PLC (Litar Gelombang Cahaya Planar), seperti pembahagi PLC 1x8 padat atau modul pembahagi PLC 1x2, menawarkan ketekalan prestasi unggul, kehilangan bergantung-penularan yang lebih rendah (<0.1 dB), and a wider operating temperature range (-40°C to 85°C). They are integrated into splitter cassette units within the main distribution area (MDA) to enable a single transceiver to broadcast signals to multiple endpoints for management or security systems. The integrity of every connection point is non-negotiable.
The move to higher speeds has made return loss (RL) specifications for fiber optic connectors drastically more stringent. While UPC (Ultra Physical Contact) connectors with a typical RL of >50 dB adalah memadai untuk sistem 10G, 400G dan 800G, terutamanya yang menggunakan modulasi PAM4, sering meminta penyambung SC APC atau LC APC.
The angled physical contact (APC) polish provides a RL of >60 dB, meminimumkan hingar yang dipantulkan yang boleh merendahkan gambar rajah mata PAM4 yang kompleks. Kaedah pemasangan juga melihat inovasi, dengan penyambung pantas (juga dikenali sebagai-penyambung boleh dipasang medan) mendayakan pada-alatan-kurang penamatan dengan prestasi kehilangan sisipan kini menyaingi kilang-penyambung yang digilap (<0.3 dB), a crucial factor for rapid repairs and scaling in hyper-scale environments.
II.Membina Yayasan Reka Bentuk Bersama-untuk Dekad Akan Datang
Membina rangkaian tulang belakang gentian pusat data{0}}berprestasi tinggi untuk 400G/800G adalah lebih daripada peningkatan kelajuan yang mudah; ia merupakan usaha kejuruteraan sistemik yang memerlukan reka bentuk bersama-beberapa lapisan teras. Kejayaan bergantung pada pengoptimuman sinergi: mengguna pakai-sistem kabel berstruktur berketumpatan tinggi berdasarkan MTP/MPO untuk mengurus pertumbuhan yang meletup dalam kiraan gentian; secara berhemat memilih gentian mod berbilang mod OM5 atau OS2-tunggal yang sesuai untuk jarak dan persekitaran yang berbeza; dan menggunakan-pemecah PLC berprestasi tinggi dan penyambung APC pada titik simpang kritikal untuk memastikan integriti isyarat.
Memandang ke hadapan, apabila 1.6T dan kadar data yang lebih tinggi menghampiri, dan apabila optik yang koheren menembusi lebih jauh ke dalam pusat data, permintaan terhadap potensi lebar jalur, prestasi pengecilan dan ketumpatan infrastruktur gentian akan menjadi lebih melampau. Pilihan seni bina dan penggunaan tepat yang dibuat hari ini-memfokuskan pada kebolehskalaan, kebolehurusan dan kecekapan tenaga-adalah mengenai meletakkan teras asas yang kukuh, fleksibel dan cekap untuk banjir data dekad yang akan datang. Akhirnya, memenangi perlumbaan lebar jalur bukan sahaja bergantung pada modul optik yang paling canggih tetapi, secara kritikal, pada rangkaian gentian lapisan fizikal asas-yang direka bentuk dan disahkan dengan ketepatan-yang membawa semuanya secara senyap.
