pengenalan
Pengkabelan tulang belakang gentian optik adalah lebuh raya data utama dalam bangunan moden. Ia menghubungkan bilik peralatan ke almari telekom. Sistem ini membawa sejumlah besar data daripada perkhidmatan awan, aplikasi AI dan video. Apabila peranti Wi-Fi 6/7 dan IoT berkembang, kelajuan tulang belakang mesti mencapai 40G atau 100G. Jika tidak, kesesakan berlaku.Penyambung MPO/MTPadalah kunci di sini. Reka bentuk mereka membungkus 12 atau 24 gentian ke dalam satu palam.
Ini menjimatkan ruang di pusat data yang sesak. Pemimpin industri sukaCorningkatakan MPO/MTP ialah standard untuk rangkaian 40G/100G . Panduan ini menunjukkan langkah mudah untuk pemasangan yang betul.

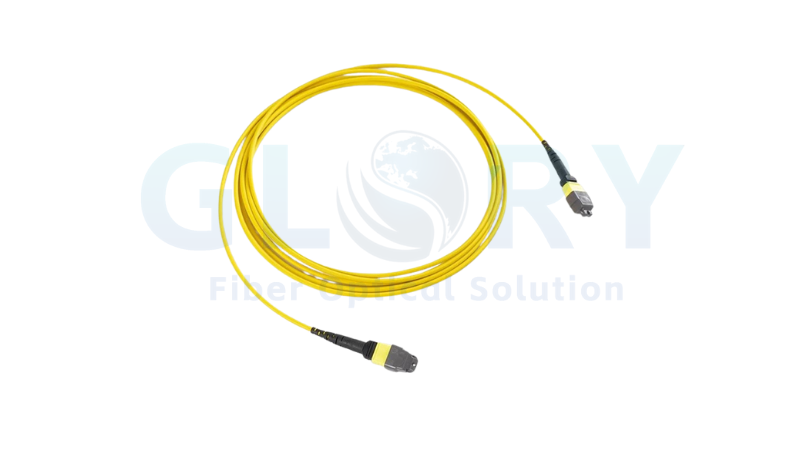

Penyambung MPO/MTPAsas
Penyambung MPO menggunakan ferrule segi empat tepat dengan 12 atau 24 gentian. Pin panduan memastikan penjajaran yang baik. MTP ialah versi MPO yang lebih baik. Ia mempunyai perumah boleh tanggal dan toleransi yang lebih ketat. Kualiti yang baik bermakna kehilangan sisipan di bawah 0.35dB dan kehilangan pulangan melebihi 30dB. Sentiasa semak pematuhan IEC 61754-7.
Terdapat tiga jenis kekutuban: Jenis A (lurus), Jenis B (terbalik), dan Jenis C (pasangan bertukar). Gambar daripada FS.com menunjukkan betapa pentingnya orientasi utama. Jangan sekali-kali memaksa sambungan. Pin tidak sejajar menyebabkan kerosakan.
Piawaian 40G/100G dan Reka Letak Rangkaian
IEEE 802.3ba mentakrifkan 40GBASE-SR4 dan 100GBASE-Standard SR4 . 40G menggunakan empat laluan 10G. 100G-SR4 menggunakan empat laluan 25G. Tiga reka letak berfungsi dengan baik: pautan suis terus dengan batang MPO, kabel berstruktur dengan-ke{15}}LC breakouts atau tulang belakang{16}}reka bentuk daun. Gentian OM4 menyokong 150 meter untuk 100G-SR4. OM3 hanya mencapai 100 meter .
Jadual IEEE membuktikan OM4 lebih baik. Sentiasa padankan jenis gentian dengan keperluan jarak anda. Jangan melebihi had untuk mengelakkan kehilangan isyarat.
Merekabentuk Sistem Pengkabelan Anda
Pilih gentian OM4 untuk kos dan prestasi yang baik. OM5 menambah kesediaan untuk pemultipleksan panjang gelombang masa hadapan. Rancang polariti dengan teliti. Kaedah A menggunakan flip panel patch. Kaedah B menggunakan penyongsangan penyambung.
Kaedah C menukar pasangan gentian. Modul MTP HD Corning memberikan ketumpatan port yang tinggi dan melindungi jejari selekoh . Kira keperluan gentian. 40G memerlukan 8 gentian (4 menghantar, 4 menerima). 100G-SR4 memerlukan 12 gentian (8 aktif, 4 ganti). Gunakan penutup 1U menegak untuk menguruskan kendur. Kajian kes FS.com menunjukkan ini menghalang kesesakan.
Peraturan Pemasangan dan Pengujian
Bersihkan setiap penyambung terlebih dahulu. Periksa dengan skop gentian 400x. Gunakan pembersih IEC 61300-3-35. Jajarkan pin panduan lurus apabila memasukkan. Jangan sudut palam. Tunggu klik yang boleh didengar. Uji dua cara. Tahap 1 menyemak jumlah kehilangan dan kesinambungan dengan sumber cahaya MPO. Tahap 2 menggunakan OTDR untuk memeriksa gentian individu.
Lulus/gagal memerlukan kehilangan saluran di bawah 1.5dB pada 850nm. Sentiasa sahkan kekutuban dengan penguji gelung balik MPO. Kegagalan biasa ialah kotoran pada ferrules dan urutan gentian yang salah. Panduan Corning memperincikan tetapan tork yang betul .
Bersedia untuk 400G dan Seterusnya
Fikirkan tentang laluan naik taraf. Gunakan 16-MPO gentian untuk membahagikan 400G-SR8 kepada empat pautan 100G. Gentian OM5 menyokong teknologi SWDM4 merentasi pelbagai panjang gelombang. Untuk rangkaian LC sedia ada, transceiver BiDi membenarkan penghijrahan dupleks pada gentian tunggal. 24-tangkai MPO gentian mengendalikan empat lorong 100G 400G-DR4.
Bengkokkan-gentian tidak sensitif (BIF) menghalang kerosakan dalam dulang ketat. Piawaian IEEE 802.3cm kini meliputi 400G berbanding gentian berbilang mod. Sistem MPO pra-yang telah ditamatkan membolehkan anda menambah kapasiti mengikut keperluan. Pendekatan "bayar-sambil-anda-berkembang" menjimatkan wang kemudian. Sentiasa semak keperluan transceiver OEM sebelum menaik taraf.
Contoh Sebenar-Dunia dan Mengapa Ia Penting
Biar saya kongsikan beberapa kes sebenar. Sebuah bank komersial di Georgia memerlukan pautan 100G antara modul perniagaan terasnya. Mereka memilih sistem MTP-ketumpatan tinggi FS.com . Penyelesaian itu menggunakan kabel MTP berperisai untuk pautan luar. Ia berfungsi dalam hujan lebat dan salji. Bank itu mendapat-transmisi latensi rendah untuk aplikasi terasnya. Saya rasa ini menunjukkan bagaimana sistem pra{10}}berfungsi dalam keadaan yang sukar.
Contoh lain ialah Corning's EDGE Rapid Connect. Ini ialah penyelesaian kabel-ketumpatan tinggi yang lasak. Ia menggunakan penyambung MTP Laluan Pantas. Dua juruteknik boleh menyambungkan 3,456 gentian dalam satu hari bekerja. Itu adalah pantas. Corning mengatakan ia mengurangkan masa pemasangan sehingga 70% . Pada pandangan saya, kelajuan seperti ini adalah penting untuk pusat data besar.
Selain itu, penyambung MPO/MTP menjimatkan masa. Penamatan medan tradisional mengambil masa 55-75 jam untuk kerja yang rumit. Sistem MPO/MTP telah ditamatkan oleh kilang. Mereka mengurangkan masa pemasangan sebanyak 75-80% . Ini bukan sekadar cakap-cakap. Ia adalah penjimatan sebenar.
Apa yang Standard Katakan
Piawaian IEEE 802.3ba dari 2010 menetapkan peraturan untuk 40G dan 100G Ethernet . Ia mentakrifkan spesifikasi PHY untuk media yang berbeza. Kemas kini IEEE 802.3bm pada 2015 menambah seni bina 4×25Gbps untuk 100G . Ini beralih daripada 10×10Gbps kepada 4×25Gbps. Ini bermakna kuasa yang lebih rendah dan ketumpatan yang lebih baik. Piawaian ini adalah asas untuk modul QSFP28 hari ini.
Untuk jarak jauh, gentian OM4 adalah yang terbaik. Ia menyokong 100 meter untuk 100G-SR4 dan 150 meter untuk 40G-SR4 . OM3 hanya 70 meter untuk 100G-SR4. Jadi OM4 memberikan lebih jangkauan. Datanya jelas.
Bersedia untuk 400G
Peralihan kepada 400G sedang berlaku. 400G-SR8 menggunakan pengekodan PAM-4 dan penyambung MPO-16 . Setiap gentian berjalan pada 50G. Jadi anda memerlukan 8 gentian untuk 400G. Ini lebih cekap daripada idea NRZ lama dengan 16 gentian.
Commscope menyatakan bahawa batang 16 gentian adalah pintar untuk binaan baharu . Mereka menyokong aplikasi 8-fiber dan 16-fiber. Ini memberikan fleksibiliti. Saya percaya perancangan lebih awal menjimatkan wang dan masalah.
Fikiran Akhir
Infrastruktur tulang belakang gentian adalah penting untuk rangkaian moden.Penyambung MPO/MTPjadikan-pautan berkelajuan tinggi mungkin. Piawaian seperti IEEE 802.3ba menyediakan peraturan. Gentian OM4 menawarkan prestasi yang baik. Kes sebenar daripada FS.com dan Corning menunjukkan ia berfungsi. Memandang ke hadapan, 400G memerlukan MPO 16 gentian dan teknologi PAM-4. Nasihat saya ialah merancang sistem anda dengan teliti. Gunakan bahagian yang berkualiti. Ikut peraturan pemasangan. Uji segalanya. Kemudian rangkaian anda akan sedia untuk hari ini dan esok.
